【はじめに】
製造業DXが加速する中で、設計から製造、検証、保守までの一連のプロセスをデジタルでつなぐ「データ連携」が重要性を増しています。特に、CAD・CAM・CAE・CATといった設計・製造支援ツールは、製造業DXの基盤となる技術であり、これらを適切に活用することで生産性向上、品質向上、リードタイム短縮が実現できます。しかし、これらのツールの違いや役割を正しく理解していないケースも多く、DX推進の障壁となることがあります。本記事では、技術士としての視点から、CAD／CAM／CAE／CATの特徴とデータ連携の重要性をわかりやすく解説します。
【結論】
CAD／CAM／CAE／CATはそれぞれ役割が異なりますが、製造業DXでは「データを一気通貫でつなぐこと」が最も重要です。設計データを製造・解析・検査へシームレスに連携させることで、手戻り削減、品質向上、コスト削減が実現します。DX推進の鍵は、ツール単体ではなく“データ連携の仕組み”を構築することにあります。
【理由・背景】
従来の製造現場では、設計・製造・解析・検査が個別最適で進められ、データ形式の違いや部署間の壁によって情報が分断されていました。その結果、
・図面の読み間違い
・加工条件の伝達ミス
・解析結果の反映遅れ
・検査データの活用不足
といった問題が発生し、手戻りや品質不良の原因となっていました。製造業DXでは、これらのプロセスをデジタルでつなぎ、データを一元管理することで、全体最適を実現します。CAD／CAM／CAE／CATはその中心的役割を担うツールであり、データ連携の仕組みを構築することで、製造業の競争力を大きく高めることができます。
【具体的な方法・手順】
１．CADの役割を理解する
CAD（Computer Aided Design）は設計のデジタル化を担うツールです。
・3Dモデル作成
・図面生成
・部品構成管理
CADデータは製造DXの起点となるため、正確なモデリングが重要です。
⇒CADがDXのスタート地点となる。
２．CAMの役割を理解する
CAM（Computer Aided Manufacturing）は、CADデータをもとに加工プログラムを生成するツールです。
・NCプログラム作成
・加工シミュレーション
・工具経路最適化
CADとCAMを連携させることで、加工精度と生産性が向上します。
⇒CAMが製造プロセスの自動化を支える。
３．CAEの役割を理解する
CAE（Computer Aided Engineering）は、設計段階での解析・シミュレーションを行うツールです。
・強度解析
・熱解析
・流体解析
試作前に性能を予測できるため、開発期間短縮に大きく貢献します。
⇒CAEが試作レス開発を実現する。
４．CATの役割を理解する
CAT（Computer Aided Testing）は、検査・測定データをデジタルで管理するツールです。
・3Dスキャン
・寸法測定
・検査データ管理
製造後の品質保証をデジタル化し、フィードバックループを形成します。
⇒CATが品質改善の基盤となる。
５．CAD／CAM／CAE／CATの違いを整理する
４つのツールの役割を整理すると以下の通りです。
・CAD：設計
・CAM：製造
・CAE：解析
・CAT：検査
これらをつなぐことで、製造プロセス全体が最適化されます。
⇒違いの理解がDX推進の第一歩となる。

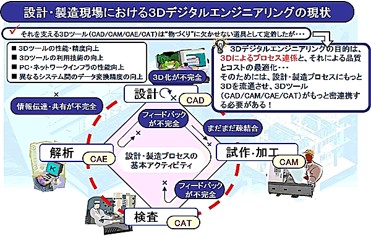

「3Dデジタルエンジニアリングの連係課題」
株式会社NTTデータエンジニアリングシステムズ
６．データ連携の重要性を理解する
製造業DXでは、ツール単体ではなく“データの流れ”が重要です。
・CAD → CAM
・CAD → CAE
・CAM → CAT
データが途切れないことで、手戻りが大幅に減少します。
⇒データ連携がDXの核心となる。
７．データ形式の統一を進める
STEP、IGES、Parasolidなど、CADデータには多くの形式があります。データ形式を統一することで、部署間のデータ連携がスムーズになります。
⇒形式統一が効率化を促進する。
８．PLM／PDMとの連携を検討する
PLM（製品ライフサイクル管理）やPDM（設計データ管理）と連携することで、データの一元管理が可能になります。
・バージョン管理
・変更管理
・部品構成管理
⇒PLM連携がDXの基盤を強化する。

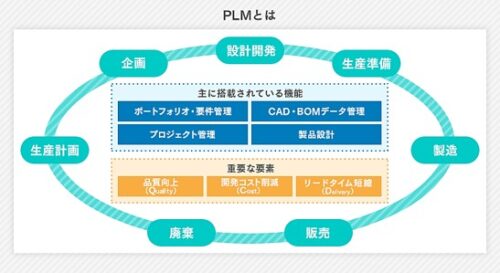

「PLM（Product Lifecycle Management）とは」
| ITトレンド

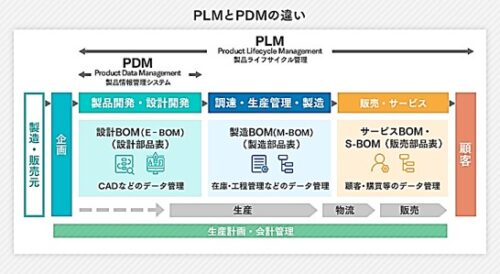

「PLMとPDM（製品データ管理）の違い」
| ITトレンド
９．加工現場とのリアルタイム連携を実現する
IoTを活用し、加工機の稼働状況や加工条件をリアルタイムで取得します。
・加工条件の最適化
・異常検知
・予知保全
⇒IoT連携が製造DXを加速する。
１０．CAE結果を設計にフィードバックする
解析結果をCADに戻すことで、設計の最適化が可能になります。
・軽量化
・強度向上
・熱対策
⇒フィードバックが品質向上を生む。
１１．CATデータを製造に反映する
検査データをCAMやCADに戻すことで、加工精度の改善や設計変更がスムーズになります。
⇒検査データ活用が品質改善の鍵となる。
１２．DX推進のロードマップを作成する
最後に、製造業DXを進めるためのロードマップを作成します。
・現状分析
・課題整理
・ツール導入
・データ連携構築
・運用改善
⇒ロードマップがDX成功の道筋を示す。

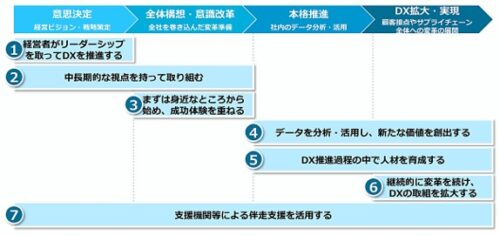

「DX実現プロセスの各段階における成功のポイント」
経済産業省
【まとめ】
CAD／CAM／CAE／CATは製造業DXの基盤となる重要なツールであり、それぞれの役割を理解し、データを一気通貫で連携させることがDX推進の鍵となります。設計から製造、解析、検査までのプロセスをデジタルでつなぐことで、品質向上、コスト削減、リードタイム短縮が実現します。技術士としての視点から見ても、データ連携を中心としたDX推進は、製造業の競争力を大きく高める取り組みです。
